Referenca termičkog dizajna parne komore
Parne komore se direktno nazivaju i parna komora, koja se općenito naziva ravna toplotna cijev, ploča za izjednačavanje temperature i ploča za izjednačavanje topline u industriji. Uz kontinuirano poboljšanje gustine snage čipa, VC se naširoko koristi za odvođenje topline CPU, NP, ASIC i drugih uređaja velike snage.

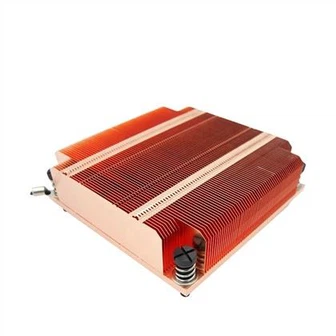

VC hladnjak je bolji od hladnjaka za toplinsku cijev ili metalnu podlogu:
Iako se VC može smatrati planarnom toplotnom cijevi, ipak ima neke ključne prednosti. Ima bolji efekat izjednačavanja temperature od metalnih ili toplotnih cevi. Može učiniti temperaturu površine ujednačijom (smanjiti vruće tačke). Drugo, korištenje VC hladnjaka može ostvariti direktan kontakt između izvora topline i opreme, kako bi se smanjio toplinski otpor; Toplotna cijev se obično mora ugraditi u podlogu.
Koristite VC za izjednačavanje temperature umjesto prijenosa topline poput toplinske cijevi:
Toplotne cijevi su idealan izbor za povezivanje izvora topline na distalna rebra, posebno za relativno krivudave puteve. Čak i ako je staza ravna i toplotu treba prenositi na daljinu, toplotne cijevi se više koriste nego VC. Ovo je ključna razlika između toplinske cijevi i VC-a. Toplotna cijev se fokusira na prijenos topline.
Koristite VC kada je termalni budžet mali:
Maksimalna temperatura okoline proizvoda minus maksimalna temperatura matrice naziva se termalni budžet. Za mnoge vanjske primjene, ova vrijednost je veća od 40 stepeni.
VC površina mora biti najmanje 10 puta veća od površine izvora topline:
Kao što je poznato toplotnoj cevi, toplotna provodljivost VC raste sa povećanjem dužine. To znači da VC iste veličine kao i izvor topline ima malu prednost u odnosu na bakrenu podlogu. Površina VC bi trebala biti jednaka ili veća od deset puta površine izvora topline. Kada je toplinski budžet velik ili je količina zraka velika, to možda i nije problem. Međutim, općenito, osnovna površina dna mora biti mnogo veća od izvora topline.
Ostali faktori razmatranja:
Veličina: Teoretski, ne postoji ograničenje veličine, ali dužina i širina VC-a koji se koristi za hlađenje elektronske opreme rijetko prelaze 300-400 mm.
Debljina konvencionalnog VC-a je između 2.5-4.0mm.
Gustina snage: Idealna primjena VC je da je gustina snage izvora topline veća od 20 W/cm2,ali mnoga oprema zapravo prelazi 300 W/cm2.
Površinska obrada: često se koristi niklovana
WorkingTemperatura: VC može izdržati višestruke hladne i toplotne šokove, ali njihov tipičan raspon radne temperature je 1-100 stepen.
Pritisak: VC je obično dizajniran da izdrži pritisak od 60 psi prije deformacije. Mnogi stvarni proizvodi mogu doseći 90 PSI.
