PCB termalne tačke dizajna
Pregrijavanje PCB-a obično dovodi do djelomičnog ili čak potpunog kvara opreme. Termički kvar znači da moramo redizajnirati PCB. Kako osigurati da je odgovarajuća tehnologija upravljanja toplinom važna u dizajnu i sljedeće tri vještine mogu vam pomoći u relevantnim projektima.

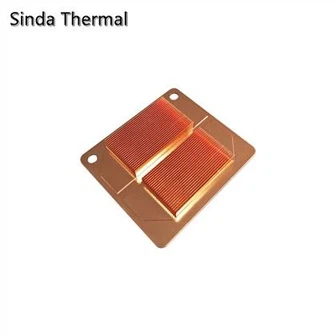

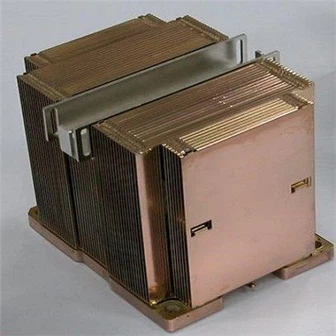

1. Dodajte rashladne hladnjake, toplotne cijevi ili ventilatore na uređaj za visoko grijanje
Ako postoji nekoliko uređaja za grijanje na PCB-u, grijaćem elementu se može dodati radijator ili toplinska cijev. Ako se temperatura ne može dovoljno smanjiti, može se koristiti ventilator za poboljšanje efekta odvođenja topline. Kada je broj uređaja za grijanje velik (više od 3), možete koristiti veći radijator, odabrati veći radijator prema položaju i visini uređaja za grijanje na PCB-u i prilagoditi poseban radijator prema različitim pozicijama visine komponenti.
2. Dizajn PCB rasporeda sa efikasnom distribucijom toplote
Komponente sa najvećom potrošnjom energije i toplotnom snagom treba da budu postavljene u najbolji položaj za rasipanje toplote. Osim ako u blizini nema radijatora, nemojte postavljati visokotemperaturne komponente na uglove i ivice PCB ploče. Kada su u pitanju otpornici snage, molimo odaberite veće komponente što je više moguće i ostavite dovoljno prostora za rasipanje topline prilikom podešavanja rasporeda PCB-a.
Rasipanje toplote opreme u velikoj meri zavisi od protoka vazduha u PCB opremi. Stoga, cirkulaciju zraka u opremi treba proučiti u dizajnu, a položaj komponente ili štampanu ploču treba pravilno rasporediti.
3. Dodajte termalni PAD i PCB otvor može pomoći u poboljšanju performansi odvođenja topline
Termalna podloga i otvor za PCB pomažu u poboljšanju provodljivosti topline i promoviraju provodljivost topline na veću površinu. Što su termalni jastučić i prolazni otvor bliže izvoru toplote, to su bolje performanse. Prolazni otvor može prenijeti toplinu na sloj uzemljenja na drugoj strani ploče, što pomaže u ravnomjernoj distribuciji topline na PCB-u.
Jednom riječju, pokušajte izbjeći projektirani izvor topline koji je previše koncentrisan na PCB, ravnomjerno rasporedite potrošnju toplinske energije na PCB što je više moguće i nastojte održati ujednačenu temperaturu površine PCB-a. U procesu projektovanja obično je teško postići striktnu ujednačenu distribuciju, ali treba izbegavati područja sa prevelikom gustinom snage.
