Pregled sistema hlađenja i hlađenja u medicinskoj opremi
Brzim razvojem nauke i tehnologije, vrste medicinske opreme se kontinuirano povećavaju, a njihova primjena u medicinskom radu također postaje sve obimnija. Zahtjevi za temperaturu u njihovom radnom okruženju također su vrlo strogi. Kako bi se osiguralo da medicinska oprema radi u ispravnom temperaturnom okruženju, obično je opremljena rashladnim i termalnim sistemima. Dobar rashladni i termalni sistem može osigurati siguran i pouzdan rad medicinske opreme, uz nisku potrošnju energije, nisku stopu održavanja i visoku radnu efikasnost. Jednom kada sistem za hlađenje i hlađenje pokvari, to će uzrokovati ozbiljno zagrijavanje komponenti opreme uslijed topline koja se stvara tokom radnog procesa i na kraju uzrokovati abnormalne uvjete ili čak oštetiti medicinsku opremu. Svake godine, bezbroj medicinske opreme je paralizovan zbog loših termičkih performansi u svijetu, što je napravilo velike gubitke. Stoga su istraživanja sistema hlađenja i hlađenja medicinske opreme posebno značajna.
Izvor toplote medicinske opreme se odnosi na neke unutrašnje komponente čija se temperatura povećava usled nagle rotacije ili vibracije i rada pod uslovima visokog pritiska tokom procesa rada medicinske opreme. Kako temperatura raste, ove komponente ne mogu normalno raditi, čak mogu oštetiti i medicinsku opremu. Istraživanjem i istraživanjem je utvrđeno da izvor toplote medicinskog računara uključuje grafičku karticu i CPU; izvor toplote EKG monitora uključuje strujnu ploču i sklopnu ploču za napajanje; izvor topline instrumenta za lasersku terapiju je laserska emisiona cijev; izvor toplote CT mašine uključuje rendgensku cijev, ploču, detektor. Izvor toplote DSA opreme za snimanje uključuje rendgenske cijevi i ploče. Izvori topline sadržani u proizvodima različitih proizvođača malo se razlikuju. Na primjer, izvor topline Siemens DSA opreme za snimanje uključuje detektore ravnog panela pored rendgenskih cijevi; oprema za nuklearnu magnetnu rezonancu. Izvori toplote uključuju magnete, zavojnice gradijentnog polja, zavojnice radio frekvencije i gradijent pojačala; izvori toplote linearnih akceleratora uključuju akceleracione cevi, magnete za skretanje, akceleratorske cevne zavojnice, primarne kolimatore, klistrone, klistronske zavojnice i impulsne transformatore.
Metoda hlađenja medicinske opreme
Razumijevanjem načina na koji se toplina stvara i prenosi, znamo da se toplina ne može spontano prenijeti sa objekta niske temperature na objekt visoke temperature, ali se može prenijeti sa objekta visoke temperature na objekt niske temperature. Koristeći ovo, ljudi su razvili rashladne i termalne sisteme u medicinskoj opremi. , kontinuiranom cirkulacijom niskotemperaturne rashladne tečnosti, toplota se oduzima, kako bi medicinska oprema mogla normalno da radi.
U medicinskom radu, zbog postojanja izvora toplote unutar medicinske opreme i mnogih faktora koji utiču na temperaturu komponenti unutar medicinske opreme, koristi se više rashladnih i termičkih rješenja. Metode hlađenja i hlađenja koje je usvojila medicinska oprema uglavnom uključuju metode hlađenja čvrstog radijatora, prirodni hladnjak za hlađenje zraka, hladnjak za hlađenje prisilnim zrakom, hladnjak za hlađenje cirkulirajućom vodom, hladnjak za hlađenje cirkulirajućim uljem i metode hlađenja poluvodiča; različita medicinska oprema usvaja različite metode hlađenja i hlađenja. Režim, medicinska oprema male i srednje snage često koristi prisilno hlađenje zraka za odvođenje topline; elektronske komponente ili komponente koje rade pod visokim temperaturama okoline i imaju visoku stopu proizvodnje toplote tokom rada pogodnije su za tečno hlađenje sa relativno visokom efikasnošću hlađenja. Za komponente sa velikom stopom proizvodnje toplote tokom radnog procesa, kada konvencionalni oblik hlađenja ne može da ispuni zahteve, kao što su evaporativno hlađenje, toplotna cev, isparavanje ključanjem, mikrokanalno hlađenje ili mlazno hlađenje ili čak termoelektrično hlađenje. Za hlađenje se koriste druge metode hlađenja. Razna velika medicinska oprema usvojit će dvije ili više metoda odvođenja topline za hlađenje i raspršivanje unutrašnjih komponenti.

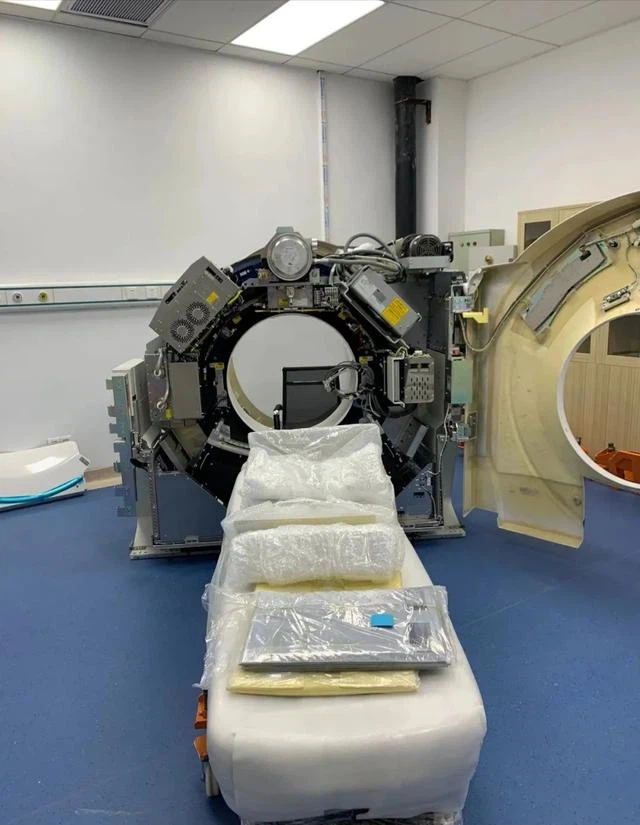

Sistemi hlađenja i hlađenja za CT mašine
3.1 Modul za hlađenje rendgenske cijevi CT mašine
Rashladni i termalni sistem CT mašine uglavnom uključuje dva modula, odnosno modul za hlađenje rendgenske cijevi i modul za hlađenje portala za skeniranje. Kada CT mašina radi, ciljna površina rendgenske cijevi CT uređaja je bombardirana snopom elektrona velike brzine koji se kreće, a 99 posto kinetičke energije snopa elektrona se pretvara u toplinsku energiju. Da bi se ciljna površina ohladila, toplotu na ciljnoj površini prvo oduzima visokonaponsko transformatorsko ulje. Nakon toga, odvođenje topline ulja pomoću ventilatora osigurava pouzdan i stabilan kontinuirani rad CT mašine, odnosno rendgenska cijev koristi izolacijsko ulje za razmjenu topline sa zrakom.
Modul za hlađenje rendgenske cijevi CT mašine je zatvorena petlja za cirkulaciju ulja. Čisto visokonaponsko transformatorsko ulje puni cjevovod petlje kako bi izolirao i zaštitio rendgensku cijev CT uređaja i odveo toplinu. Komponente modula za hlađenje rendgenske cijevi CT mašine uključuju senzor cirkulacije ulja, otpornik za temperaturu ulja, pumpu za cirkulaciju ulja, rezervoar za ulje, izmjenjivač topline i ventilator za hlađenje, prekidač pritiska ulja i ploču za detekciju stanja cijevi. Cirkulaciona pumpa za ulje obezbeđuje struju za cirkulaciju visokonaponskog transformatorskog ulja u rezervoaru za ulje i cevima izmenjivača toplote. Pulsirajući signal istosmjernog napona čija je frekvencija proporcionalna brzini protoka visokonaponskog transformatorskog ulja emituje senzor cirkulacije ulja, a ulje u rezervoaru za ulje će se proširiti zbog zagrijavanja. , kada je podešeni pritisak prekoračen, prekidač pritiska ulja se zatvara i istovremeno se daje signal greške pritiska ulja. Otpornik za detekciju temperature ulja detektuje temperaturu visokonaponskog transformatorskog ulja. Kada se temperatura ulja u rezervoaru za ulje poveća, njegova vrijednost otpora se smanjuje. Signal greške temperature ulja daje se kada transformatorsko ulje dostigne određenu temperaturu. Sistem će se odmah zaključati ako je jedan od tri signala cirkulacije ulja, pritiska ulja i temperature ulja pogrešan, a rendgenska cijev je zaštićena.
3.2 Modul za hlađenje stalka za CT skeniranje
Statički dio okvira za skeniranje provodi razmjenu topline kroz prisilno hlađenje zraka i hlađenje cirkulirajućom vodom. Vodeni hladnjak se koristi za hlađenje unutrašnjosti CT stalka. Cijeli ciklus modula je da hladna voda iz hladnjaka vode ulazi u vodo-vazduh izmjenjivač topline unutar rek-a kroz cijev za hladnu vodu. Ovdje se hladna voda i topli zrak unutar stalka potpuno hlade. Nakon izmjene topline, toplina unutar stalka se oduzima (uključujući toplinu koju oduzima ulje rendgenske cijevi ugrađene u stalak i toplinu ploče, itd.), hladna voda postaje topla voda zbog apsorpcije topline, a cijev za toplu vodu pretvara toplu vodu u toplu vodu. Šalje se u izmjenjivač topline rashladno sredstvo-voda unutar hladnjaka vode. Ovdje rashladno sredstvo oduzima toplinu u vrućoj vodi, a zatim se rashladno sredstvo pretvara u plinovito stanje. Velika količina zraka koju ventilator isparivač otpuhuje hladi ga, toplota se konačno prenosi iz prostorije, a ukapljeno rashladno sredstvo se vraća u izmjenjivač topline rashladno sredstvo-voda.
3.3 Mašina za kardiovaskularno snimanje Rendgenska cev za hlađenje i sistem hlađenja
Kardiovaskularni aparati za snimanje uglavnom koriste cirkulirajuće vodeno hlađenje (neki modeli koriste hlađenje cirkulirajućim uljem) za hlađenje rendgenske cijevi. Kompletne komponente sistema za hlađenje i hlađenje uključuju detektore temperature, kontrolne krugove, module za cirkulaciju ulja, module za cirkulaciju vode i module za cirkulaciju rashladnog sredstva.
3.4 Sistem hlađenja i hlađenja linearnog akceleratora
Sistem hlađenja i hlađenja linearnog akceleratora zasniva se na principu rada frižidera. Kao medij za razmjenu topline koristi vodu koja kruži, a voda se hladi rashladnim sredstvom, a zatim se komponente linearnog akceleratora hlade vodom. Odvodi se toplina koju stvaraju komponente u procesu rada. Da bi se komponente linaca održale na relativno konstantnoj temperaturi, sistem za hlađenje i disipaciju toplote zahteva određeni pritisak i protok.
