Termalni hladnjak za grafičku karticu

Grafička kartica je nezaobilazna komponenta svakog računara. Bez grafičke kartice nećemo moći vidjeti slike. Može se vidjeti da grafička kartica igra važnu ulogu u kompjuterskoj industriji. Dakle, kako grafička kartica rasipa toplinu tokom upotrebe?

Zbog kontinuiranog porasta radne frekvencije jezgre grafičke kartice i radne frekvencije grafičke memorije, proizvodnja topline čipa grafičke kartice također se brzo povećava. Broj tranzistora u čipu ekrana je dostigao ili čak premašio broj u CPU-u. Ovako visok stepen integracije neizbežno će dovesti do povećanja kalorijske vrednosti. Kako bi riješila ove probleme, grafička kartica će usvojiti potrebnu metodu odvođenja topline. Posebno za ljubitelje overclockinga i korisnike koji moraju dugo raditi, odlična metoda odvođenja topline neophodna je za odabir grafičke kartice. Trenutno su uobičajene metode odvođenja topline pasivne i aktivne. Osim toga, postoji posebna metoda odvođenja topline kroz toplinske cijevi.

Passvie rashladni hladnjak:

    Generalno, neke grafičke kartice sa niskom radnom frekvencijom prihvataju pasivno rasipanje toplote. Ova metoda odvođenja toplote je instaliranje hladnjaka na čip displeja i nema potrebe za ventilatorom za rasipanje toplote. Budući da kapacitet hlađenja grafičke kartice sa nižom radnom frekvencijom nije veliki, nije potrebno koristiti ventilator za hlađenje. Na ovaj način, istovremeno osiguravajući stabilan rad grafičke kartice, ne samo da može smanjiti troškove, već i smanjiti buku u upotrebi.

Aktivni rashladni hladnjak:

    Pored ugradnje hladnjaka na displej čip, aktivno hlađenje je instalirano i sa ventilatorom za hlađenje. Ovo aktivno hlađenje je potrebno za grafičke kartice sa visokom radnom frekvencijom. Budući da će veća radna frekvencija donijeti veću toplinu, teško je zadovoljiti potrebe odvođenja topline ako je instaliran samo jedan hladnjak, pa je potrebna pomoć ventilatora, a važnija je za one korisnike koji koriste overclocking i one kojima je potreban za dugotrajnu upotrebu.

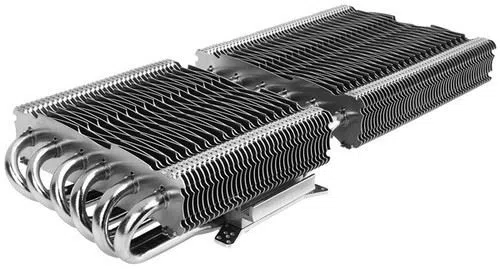

Rashladni rashladni sklop sklopa heatpipe:

Toplotna cijev je vrsta elementa za prijenos topline, koji u potpunosti koristi princip provodljivosti topline i svojstvo brzog prijenosa topline rashladnog medija za prijenos topline kroz isparavanje i kondenzaciju tekućine u potpuno zatvorenoj vakuumskoj cijevi. Ima niz prednosti, kao što su visoka toplotna provodljivost, dobra izotermnost, proizvoljna promjena površine prijenosa topline s obje strane hladnoće i topline, prijenos topline na velike udaljenosti, kontrola temperature itd., Izmjenjivač topline sastavljen od topline cijevi imaju prednosti visoke efikasnosti prijenosa topline, kompaktne strukture i malog gubitka otpora fluida. Njegova toplotna provodljivost je daleko nadmašila bilo koji poznati metal. Trenutno se široko koristi tehnologija toplotnih cijevi. Na primjer, mnogi hladni i topli klima uređaji koriste tehnologiju toplinskih cijevi.

  Toplotna cijev je samo visokoefikasna tehnologija provođenja topline, koja ne može sama raspršiti toplinu. Mora biti uparen sa uređajima za rasipanje toplote kao što su hladnjak ili ventilator na kraju kondenzacije kako bi se toplota konačno raspršila. Trenutno, sve više i više grafičkih kartica koristi toplinsku cijev za odvođenje topline.

Zbog kontinuiranog porasta radne frekvencije jezgre grafičke kartice i radne frekvencije grafičke memorije, kapacitet grijanja čipa grafičke kartice također se brzo povećava. Broj tranzistora u čipu ekrana je dostigao ili čak premašio broj u CPU-u. Ovako visok stepen integracije neizbežno će dovesti do povećanja kalorijske vrednosti. Kako bi se riješili ovi problemi, odlično termalno rješenje je neophodna stavka za odabir grafičke kartice.
